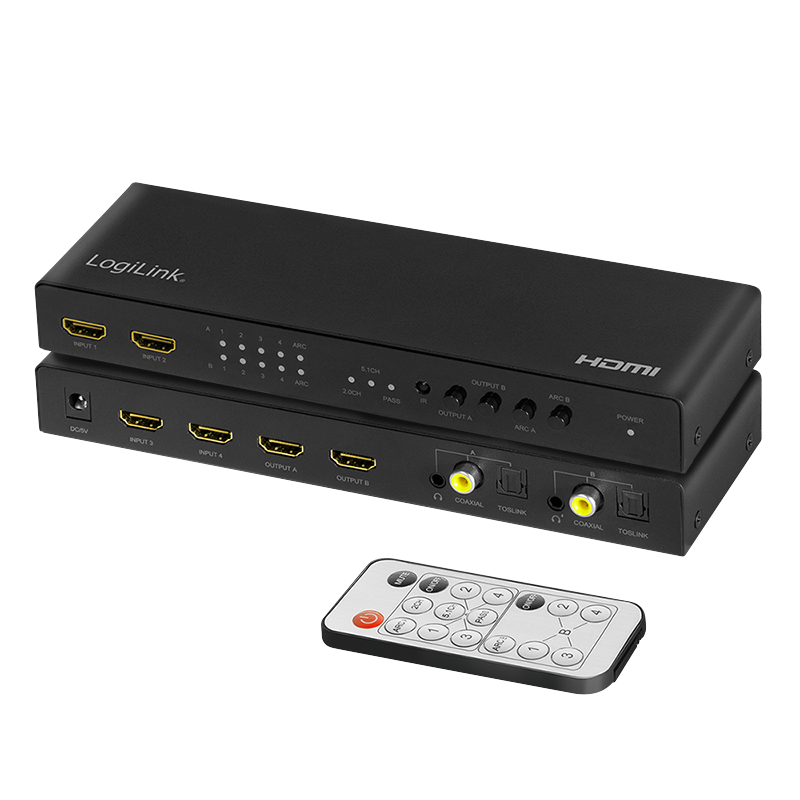

Przełącznik matrycowy HDMI, 4x2 porty, 4K/60 Hz, HDR, ARC, ekstrakcja audio, skalowanie, pilot
- Umożliwia wyświetlanie dowolnego źródła A/V na wielu ekranach jednocześnie
- Przełączanie matrycowe zapewnia pełną kontrolę nad źródłem wideo wyświetlanym na każdym monitorze
- Zgodność z HDMI 2.0, przepustowość 6.0 Gbit/s przy 600 MHz na kanał (łącznie 18 Gbit/s), oraz z HDCP 2.2

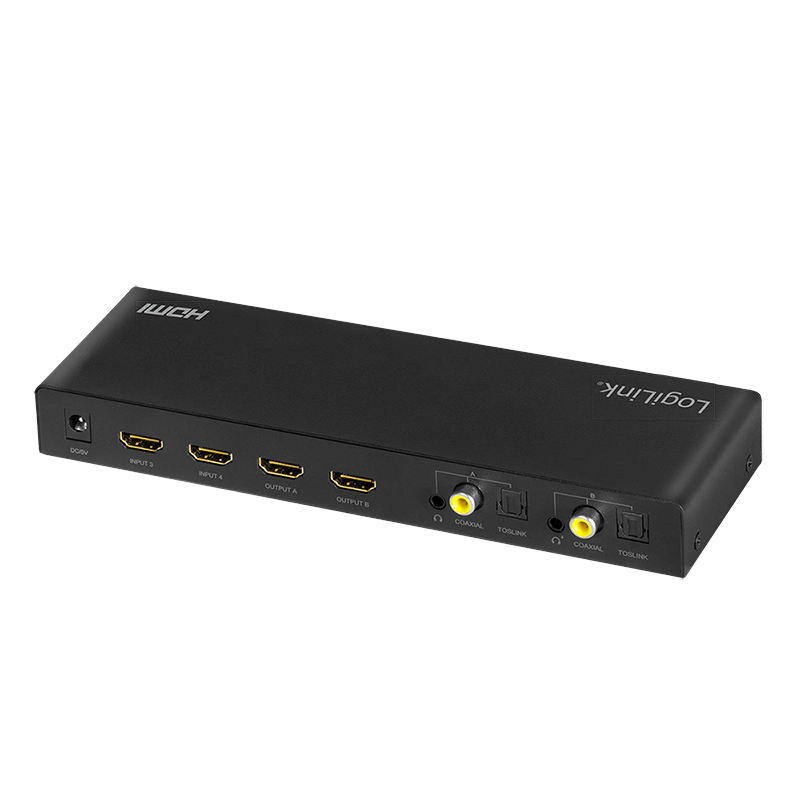

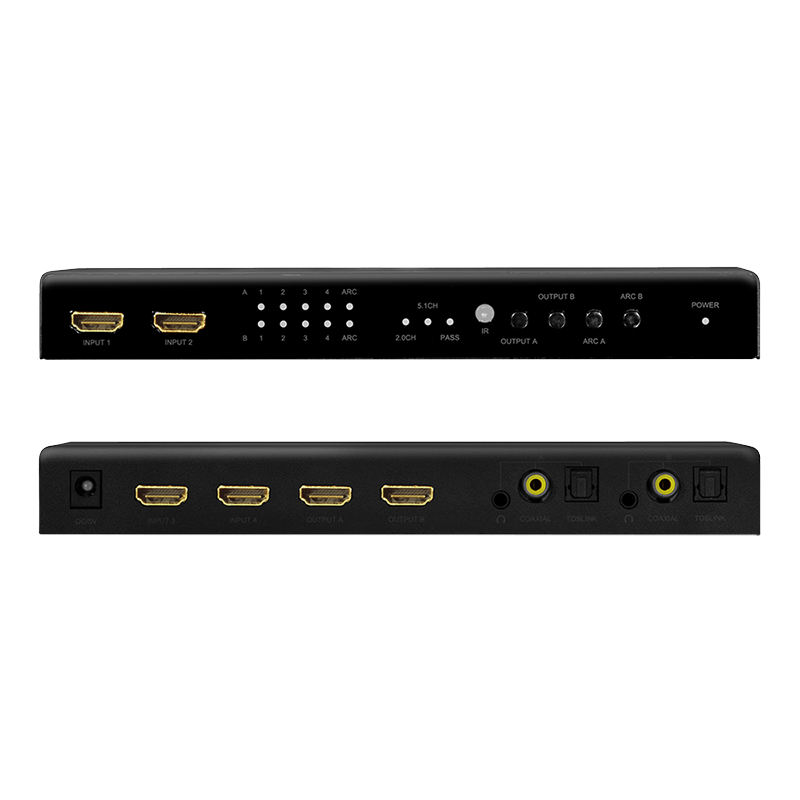

- Wejścia: 4x HDMI-A, zasilanie DC; wyjścia: 2x HDMI-A, 2x koncentryczne, 2x SPDIF (Toslink), 2x stereo 3.5 mm
- Obsługa Ultra HD 4K/60 Hz (YUV 4:4:4) z 36-bitowym Deep Color (12 bitów na kanał) i Full 3D

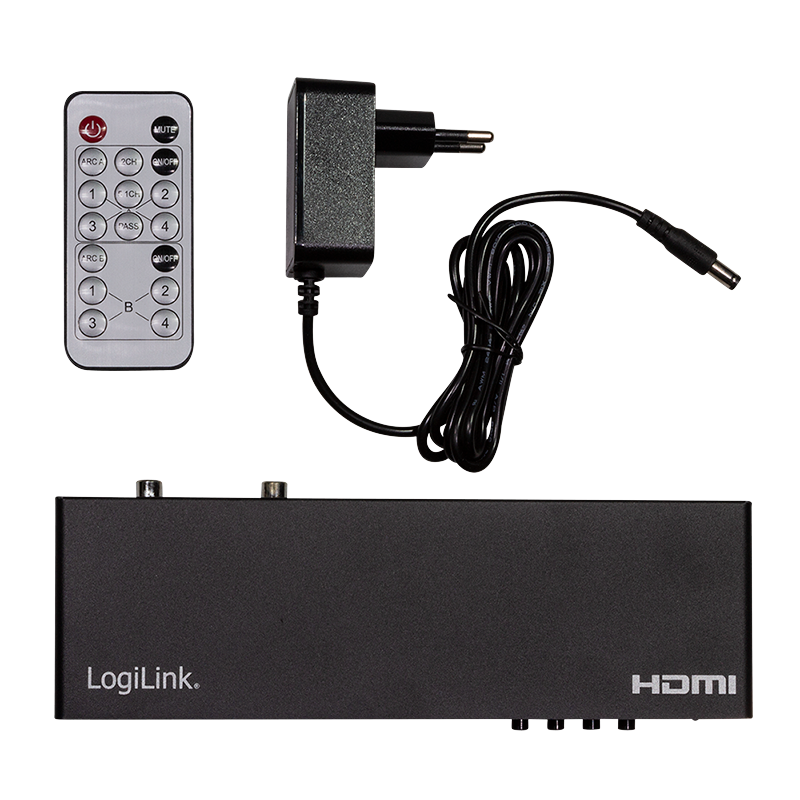

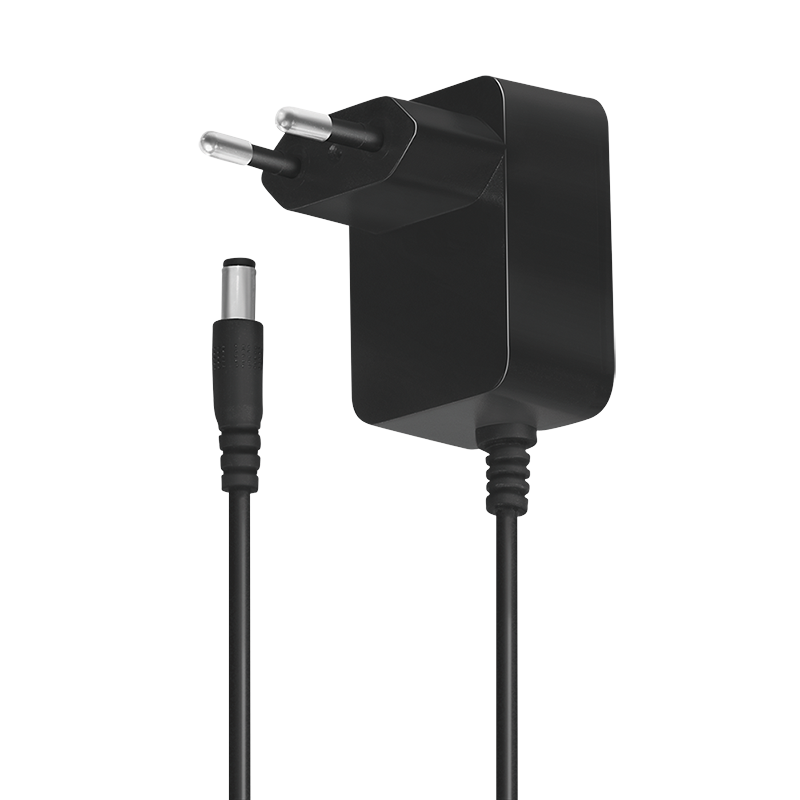

- Zasilacz: DC 5 V/2 A
- Obsługa DDC, HDR10 i skalowania w dół (tylko z 4K do 1080p, z opóźnieniem < 1ms)
- Obsługa ARC
- Obsługa nieskompresowanego dźwięku, np. LPCM7.1
- Obsługiwane formaty audio: HDMI — DTS-HD Master Audio™, Dolby TrueHD; SPDIF — koncentryczne: DTS/Dolby Digital; złącze koncentryczne — DTS/Dolby Digital

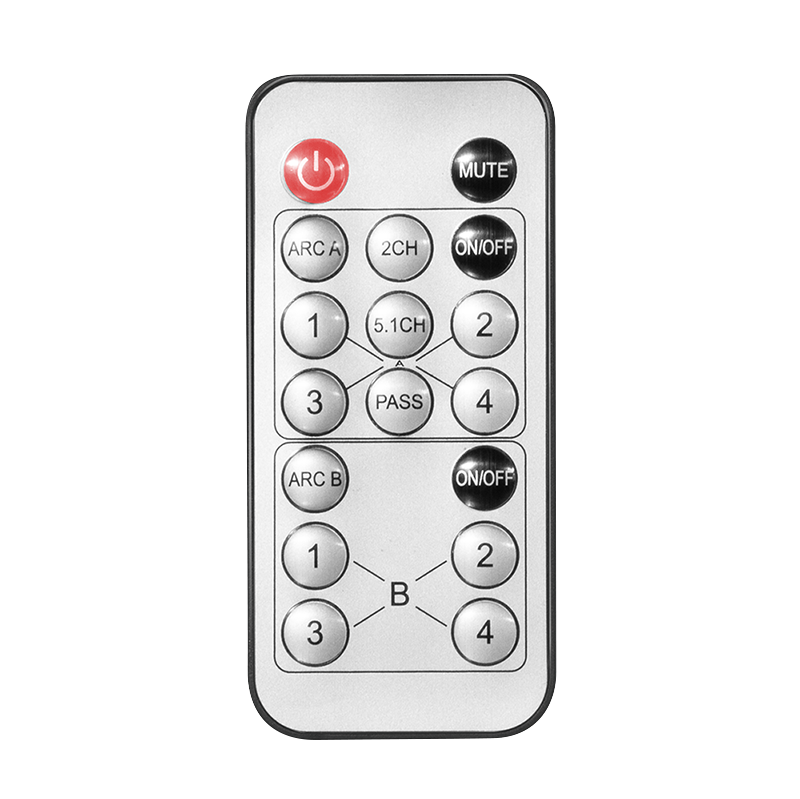

- Obsługa jednoczesnego wyjścia audio przez stereo 3.5 mm, Toslink i złącze koncentryczne lub wyboru wyjścia pilotem IR
- Metalowa obudowa
HD0049

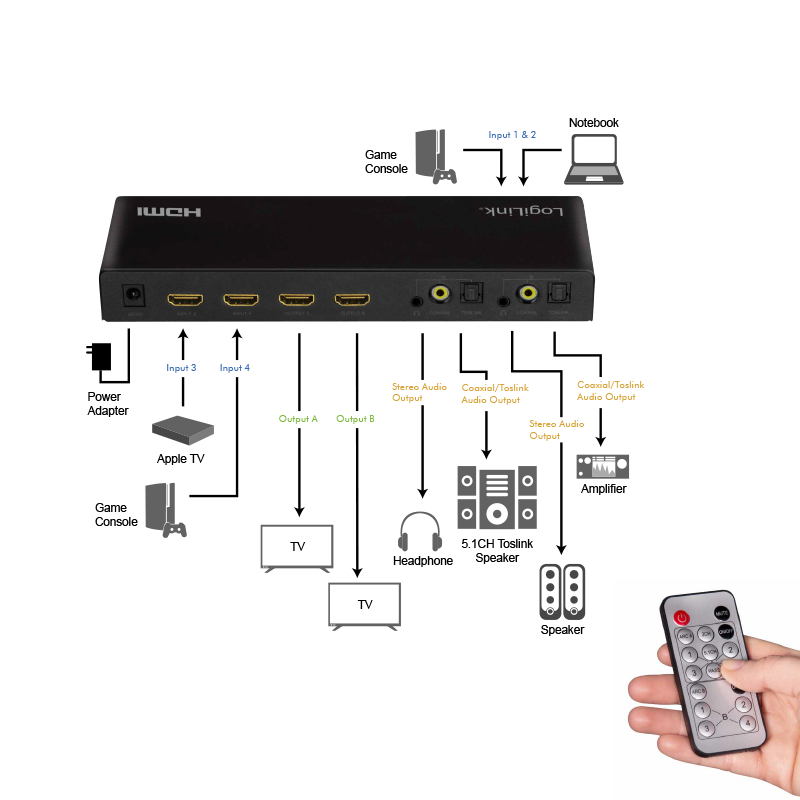

HD0049 — Matrycowy przełącznik HDMI 4K firmy LogiLink łączy zalety prostego przełącznika HDMI i rozdzielacza HDMI. Przekazuje jeden lub dwa sygnały wideo HDMI z czterech wybranych wejść do jednego lub dwóch wybranych wyświetlaczy HDMI. Steruj urządzeniem zdalnie, aby uzyskać maksymalną elastyczność w przypadku wszystkich podłączonych systemów. Wszystkie wejścia nadają się do źródeł wideo HD, takich jak kamera wideo, odtwarzacz HD DVD, odbiornik, dekoder telewizji kablowej lub konsola do gier.
Dzięki Ultra HD (4K/60 Hz) doświadcz mediami w niezwykle ostrej rozdzielczości. Zintegrowana funkcja downscalera umożliwia wyświetlanie treści 4K na wyświetlaczach Full HD, dodatkowo oba wyświetlacze 4K i Full HD mogą być obsługiwane jednocześnie z obsługą HDCP 2.2, HDR, CEC oraz 3D. Transmisja dźwięku w LPCM 7.1, DTS, Dolby Digital, DTS-HD Master Audio i Dolby TrueHD oraz możliwość podłączenia zewnętrznego odbiornika AV (ARC) również pozostawiają nic do życzenia.
